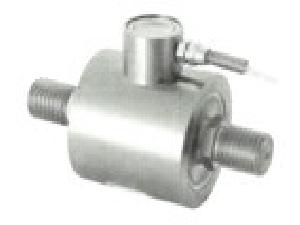

CYY-9 水下拉压力传感器

用途与特点:                                可以根据要求定制外形尺寸

采用柱式结构梁,抗偏载、长期稳定性好。
全部外螺纹连接，方便安装。
用于各类水下力值的测量与控制。

量程范围(t)

0~~2kg~5kg~10kg~20kg~30kg~50kg~100~200~300~500kg800kg~.1t~3t~5t~8t～10t~50t~100t

综合精度(%F.S)

0.05（线性+滞后+重复性）

灵敏度(mv/v)  信号输出

1.5~2.0  ~5VDC   4~20mA

蠕变(%F.S/30min)

±0.05～±0.1　

零点输出(%F.S)

±1

零点温度影响(%F.S/10℃)

±0.05～±0.1

输出温度影响(%F.S/10℃)

±0.05～±0.1

工作温度℃

-20℃～+65℃

输入阻抗(Ω)

710±30　

输出阻抗(Ω )

650±10

绝缘电阻(MΩ)

≥5000

安全过载(%F.S)

150

供桥电压

建议10VDC   12vdc  15vdc  24vdc

材质

合金钢或不锈钢

接线方式

电源（+）红线　　电源（-）绿线

输出（+）黄线　　输出（-）白线

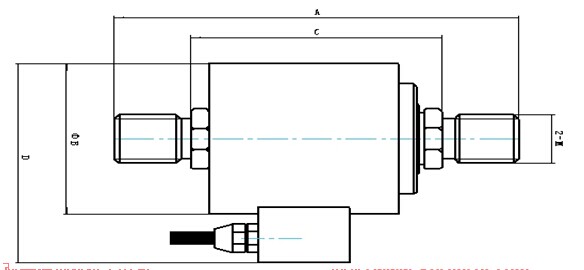

尺寸/mm

量程/t

A

φB

    C

M

D

0.1~1.5

120

75

80

M16

100

2~5

160

   75

    98

M24

100

6~10

200

86

    136

M30

112
