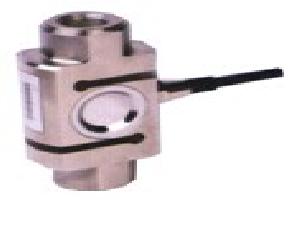

CYY-4 柱式拉压力传感器
用途与特点:
可用于拉、压力值的测量,输出对称性好,抗
偏载能力强。
适用于各种配料秤、吊钩秤及各类专用秤等。
可选择内置式变送器,标准信号0~10mA、4~
电话:13379091731 153 3232 5389 QQ : 254435024 QQ:1147371056
|
4~20mA或0~5V输出。
可以做成防水的,在水下使用。
电话:13379091731 153 3232 5389 QQ : 254435024 QQ:1147371056
技术指标:
量程范围(kg)
|
0~50~80~100kg~200~500~600~800kg~1t~2t~5t~8t~10t~15t~18t~20t
|
综合精度(%F.S)
|
0.05(线性+滞后+重复性)
|
灵敏度(mv/v) 输出信号
|
2.0±0.1 0~5VDC 4~20mA
|
蠕变(%F.S/30min)
|
±0.05
|
零点输出(%F.S)
|
±1
|
零点温度影响(%F.S/10℃)
|
±0.05
|
输出温度影响(%F.S/10℃)
|
±0.05
|
工作温度℃
|
-20℃~+65℃
|
输入阻抗(Ω)
|
700±15
|
输出阻抗(Ω )
|
650±5
|
绝缘电阻(MΩ)
|
≥5000
|
安全过载(%F.S)
|
150
|
供桥电压
|
建议10VDC
|
材质
|
合金钢或不锈钢
|
接线方式
|
电源(+)红线 电源(-)绿线
|
|
输出(+)黄线 输出(-)白线
|
电话:13379091731 153 3232 5389 QQ : 254435024 QQ:1147371056
电话:13379091731 153 3232 5389 QQ : 254435024 QQ:1147371056
电话:13379091731 153 3232 5389 QQ : 254435024 QQ:1147371056

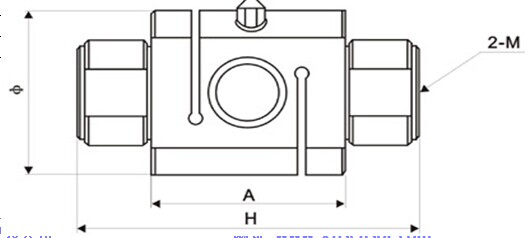

外形尺寸:
尺寸/mm
量程/t
|
H
|
φ
|
M
|
A
|
0.1~0.7
|
88
|
44
|
M16*1.5
|
58
|
1~5
|
120
|
63
|
M22
|
68
|
7~15
|
138
|
76
|
M30
|
94
|
20
|
156
|
88
|
M36*3
|
108
|
