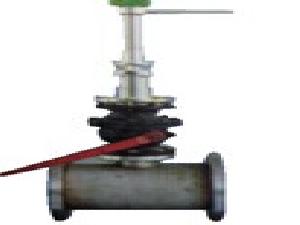

CYY-LL4 插入式涡轮流量传感器和我公司生产的YST-J000系列智能流量积算仪或YST-J3系列就地流量积算仪配套组成插入涡轮流量计,可广泛应用于电厂、石油、化工、冶金泵站等部门源水、循环水及净水的流量测量 。
电话:13379091731 153 3232 5389 QQ : 254435024 QQ:1147371056
|
适用范围
破碎机 制砂机 球磨机 磨粉机 油漆 女孩 装修知识 建材城 磨粉机 破碎机 制砂机 选矿设备
插入式涡轮流量计主要技术数据见下表
公称直径DN(mm)
|
流量范围(m3/h)
|
插入深度
|
精度
|
150
|
200~1000
|
管道上侧平均流速点
|
1.5级
2.5级
|
320~1600
|
200
|
320~1600
|
600~3000
|
250
|
600~3000
|
1000~5000
|
300
|
800~3600
|
1300~6500
|
400
|
1600~6500
|
2500~12500
|
500
|
2500~12500
|
4000~20000
|
>500
|
一般另行签订协议
|
电话:13379091731 153 3232 5389 QQ : 254435024 QQ:1147371056
1. 公称直径:150mm≤DN≤500mm
2. 公称压力:PN≤10MPa
3. 介质温度:t≤120℃
4. 雷诺数范围:5×103≤ReD≤7×106
5. 精度等级:1.5级,2.5级
插入式涡轮流量计主要技术数据见下表
公称直径DN(mm)
|
流量范围(m3/h)
|
插入深度
|
精度
|
150
|
200~1000
|
管道上侧平均流速点
|
1.5级
2.5级
|
320~1600
|
200
|
320~1600
|
600~3000
|
250
|
600~3000
|
1000~5000
|
300
|
800~3600
|
1300~6500
|
400
|
1600~6500
|
2500~12500
|
500
|
2500~12500
|
4000~20000
|
>500
|
一般另行签订协议
|
电话:13379091731 153 3232 5389 QQ : 254435024 QQ:1147371056
电话:13379091731 153 3232 5389 QQ : 254435024 QQ:1147371056
电话:13379091731 153 3232 5389 QQ : 254435024 QQ:1147371056
插入式涡轮流量计是用插入杆将一个轴向涡轮流量传感器插到被测量的大口径管道的预定深处,流体流动时推动传感器内叶轮旋转,使磁阻式传感器元件发出与流量成正比的电脉冲信号,配显示仪表可测量瞬时流量和累积流量。
K=f/Q
K---仪表系数 (m3)-1
f---脉冲频率 (HZ)
Q---体积流量(m3/S)
插入式涡轮流量计分为断流拆卸和不断流拆卸两种结构,见图1、图2。
插入式涡轮流量计主要技术数据见下表
公称直径DN(mm)
|
流量范围(m3/h)
|
插入深度
|
精度
|
150
|
200~1000
|
管道上侧平均流速点
|
1.5级
2.5级
|
320~1600
|
200
|
320~1600
|
600~3000
|
250
|
600~3000
|
1000~5000
|
300
|
800~3600
|
1300~6500
|
400
|
1600~6500
|
2500~12500
|
500
|
2500~12500
|
4000~20000
|
>500
|
一般另行签订协议
|
