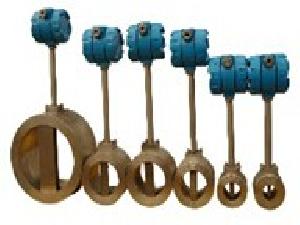

CYY-LL1系列涡街流量变送器基于“卡门涡街”原理制成,传感器由壳体、旋涡发生体及压电检测体组成。流体流经旋涡发生体后,两侧产生交替旋涡,并产生压力脉动,从而使检测体产生交变应力,封装在检测体内的压电元件在此交变力作用下产生与旋涡同频率的交变电荷信号,转换器将这个信号处理后,输出脉冲信号或模拟信号,在一定的雷诺数范围内,旋涡频率与流量成正比。
电话:13379091731 153 3232 5389 QQ : 254435024 QQ:1147371056
|
涡街流量传感器可测液体、气体和蒸汽的体积流量。
电话:13379091731 153 3232 5389 QQ : 254435024 QQ:1147371056
主要技术数据
1、环境温度:-20℃~55℃
2、公称压力:2.5MPa
3、流体温度:-40℃~300℃
4、精度等级:0.5级、1.0级(液体)/1.0级、1.5级(气体、蒸汽)
5、输出信号:脉冲信号/模拟信号
流量范围(见下表)
公称通径DN(mm)
|
液体m3/h
|
气体m3/h
|
25
|
1~12
|
10~120
|
40
|
3~40
|
30~400
|
50
|
4~50
|
40~500
|
80
|
12~120
|
120~1200
|
100
|
20~200
|
200~2000
|
150
|
45~450
|
450~4500
|
200
|
90~900
|
900~9000
|
250
|
130~1200
|
1300~12000
|
电话:13379091731 153 3232 5389 QQ : 254435024 QQ:1147371056
电话:13379091731 153 3232 5389 QQ : 254435024 QQ:1147371056
电话:13379091731 153 3232 5389 QQ : 254435024 QQ:1147371056
主要技术数据
1、环境温度:-20℃~55℃
2、公称压力:2.5MPa
3、流体温度:-40℃~300℃
4、精度等级:0.5级、1.0级(液体)/1.0级、1.5级(气体、蒸汽)
5、输出信号:脉冲信号/模拟信号
流量范围(见下表)
公称通径DN(mm)
|
液体m3/h
|
气体m3/h
|
25
|
1~12
|
10~120
|
40
|
3~40
|
30~400
|
50
|
4~50
|
40~500
|
80
|
12~120
|
120~1200
|
100
|
20~200
|
200~2000
|
150
|
45~450
|
450~4500
|
200
|
90~900
|
900~9000
|
250
|
130~1200
|
1300~12000
|
