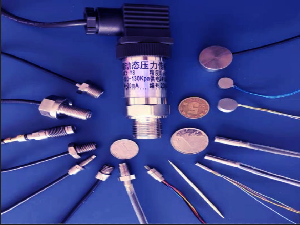

CYY66水下压力传感器主要应用于科研场所、流体力学及水工试验
、水轮机、叶轮机，航空发动机及水下兵器试验、水下压力，
水下冲击波测试、等许多研究中，出于对不改变被测流场的考虑或受安放位置局限，
必须原位测压时，常常对传感器的外形尺寸的微型化有较为苛刻的要求
，以期在不干扰流场状态情况下，复现动态流场的变化规律。西安德威科仪表公司正是为
这些应用开发的尺寸小的，传感器敏感原件是我公司自行研制的，本产品微型化设计的微
机械加工工艺制成集成压阻力敏元件，进行精致巧妙的微型封装，。水下压力传感器系列
以其小巧的外形、高输出、高温、动态和静态都可以测量以及极高的可靠性而显示其特色。
|
-
体积小、重量轻
-
长期稳定性好
-
测量范围宽
-
输出信号大、抗干扰能力强
-
优越的静态和动态性能
-
抗瞬间1000度高温
-
有测量垂直压力也有测量环向平行压力
-
可以放进深水中使用
-
电话：13379091731 153 3232 5389 电话是微信号
传感器直径Φ1.5mm到Φ12mm任选、高度10mm到25mm任选
技术参数
|
主要性能指标
|
|
测量介质
|
与硅、不锈钢、玻璃兼容的各种液体或气体
|
|
量 程
|
0…1KPa……10Pa…500Pa~1KPa…100KPa…500kpa…1MPa…10Mpa…60Mpa 范围内任选量程
|
|
非线性
|
0.05%FS
|
0.15%FS
|
0.3%FS
|
0.5%FS
|
|
迟滞、重复性
|
0.03%FS
|
0.1%FS
|
0.2%FS
|
0.3%FS
|
|
精 度
|
0.1%FS
|
0.25%FS，
|
0.5%FS
|
1%FS
|
|
过载压力
|
≥150%FS
|
|
|
|
|
长期稳定性
|
优于0.2%FS/年
|
|
电气特性
|
|
输 出
|
0～5V、1～5V、4～20mA
|
|
零点輸出
|
≤±2mV
|
|
供 电：
|
5VDC, 9V,15V,36VDC
|
|
电气接口
|
自带锁紧结构，或其它
|
|
绝缘电阻
|
100MΩ(50VDC)
|
|
环境特性
|
|
零点温度系数
|
0.03%FS/℃(典型)
|
|
灵敏度温度系数
|
0.03%FS/℃（典型）
|
|
补偿温度范围
|
0～70℃
|
-70～50℃
|
25～125℃
|
25～200℃
|
|
存储温度范围：
|
-40℃～125℃
|
|
相对湿度
|
%0～85%
|
|
结构性能
|
|
压力接口
|
气嘴 或 M3X0.5，M5X0.75, M6X0.75 ,M8X1 ,M10X1 ,M12X1等
|
|
制造单位：
|
西安德威科仪表公司
|
|
重量
|
约20g
|
电话：13379091731 153 3232 5389 电话是微信号
电话：13379091731 153 3232 5389 电话是微信号
传感器直径Φ2mm到Φ12mm任选、高度10mm到25mm任选，有带螺纹的又不带螺纹的，M3, M5 , M6， M8， M10，M12， M20等螺纹jekyll，
也可根据尺寸定制，电话：13379091731 153 3232 5389 电话是微信号
|
主要性能指标
|
|
测量介质
|
与硅、不锈钢、玻璃兼容的各种液体或气体
|
|
量 程
|
0…1KPa……10Pa…500Pa~1KPa…100KPa…500kpa…1MPa…10Mpa…60Mpa 范围内任选量程
|
|
非线性
|
0.05%FS
|
0.15%FS
|
0.3%FS
|
0.5%FS
|
|
迟滞、重复性
|
0.03%FS
|
0.1%FS
|
0.2%FS
|
0.3%FS
|
|
精 度
|
0.1%FS
|
0.25%FS，
|
0.5%FS
|
1%FS
|
|
过载压力
|
≥150%FS
|
|
|
|
|
长期稳定性
|
优于0.2%FS/年
|
|
电气特性
|
|
输 出
|
0～5V、1～5V、4～20mA
|
|
零点輸出
|
≤±2mV
|
|
供 电：
|
5VDC, 9V,15V,36VDC
|
|
电气接口
|
自带锁紧结构，或其它
|
|
绝缘电阻
|
100MΩ(50VDC)
|
|
环境特性
|
|
零点温度系数
|
0.03%FS/℃(典型)
|
|
灵敏度温度系数
|
0.03%FS/℃（典型）
|
|
补偿温度范围
|
0～70℃
|
-70～50℃
|
25～125℃
|
25～200℃
|
|
存储温度范围：
|
-40℃～125℃
|
|
相对湿度
|
%0～85%
|
|
结构性能
|
|
压力接口
|
气嘴 或 M3X0.5，M5X0.75, M6X0.75 ,M8X1 ,M10X1 ,M12X1等
|
|
制造单位：
|
西安德威科仪表公司
|
|
重量
|
约20g
|
电话：13379091731 153 3232 5389 电话是微信号
|
主要性能指标
|
|
测量介质
|
与硅、不锈钢、玻璃兼容的各种液体或气体
|
|
量 程
|
0…1KPa……10Pa…500Pa~1KPa…100KPa…500kpa…1MPa…10Mpa…60Mpa 范围内任选量程
|
|
非线性
|
0.05%FS
|
0.15%FS
|
0.3%FS
|
0.5%FS
|
|
迟滞、重复性
|
0.03%FS
|
0.1%FS
|
0.2%FS
|
0.3%FS
|
|
精 度
|
0.1%FS
|
0.25%FS，
|
0.5%FS
|
1%FS
|
|
过载压力
|
≥150%FS
|
|
|
|
|
长期稳定性
|
优于0.2%FS/年
|
|
电气特性
|
|
输 出
|
0～5V、1～5V、4～20mA
|
|
零点輸出
|
≤±2mV
|
|
供 电：
|
5VDC, 9V,15V,36VDC
|
|
电气接口
|
自带锁紧结构，或其它
|
|
绝缘电阻
|
100MΩ(50VDC)
|
|
环境特性
|
|
零点温度系数
|
0.03%FS/℃(典型)
|
|
灵敏度温度系数
|
0.03%FS/℃（典型）
|
|
补偿温度范围
|
0～70℃
|
-70～50℃
|
25～125℃
|
25～200℃
|
|
存储温度范围：
|
-40℃～125℃
|
|
相对湿度
|
%0～85%
|
|
结构性能
|
|
压力接口
|
气嘴 或 M3X0.5，M5X0.75, M6X0.75 ,M8X1 ,M10X1 ,M12X1等
|
|
制造单位：
|
西安德威科仪表公司
|
|
重量
|
约20g
|
电话：13379091731 153 3232 5389 电话是微信号
