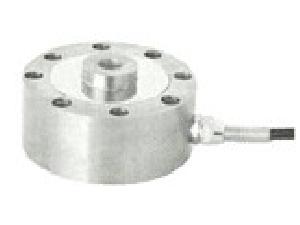

CYY-4B轮辐式称重传感器

用途与特点:

抗偏载、低高度、全密封、规格全
适用于平台秤、汽车衡、轨道衡及料仓物位测量与控制。
可选择一体化标准信号输出，三线制，0～10mA、4～20mA或0～5V输出

电话：13379091731       153 3232 5389                 QQ : 254435024     QQ:1147371056

量程范围(kg)

0.5～50t

综合精度(%F.S)

0.03~0.05（线性+滞后+重复性）

灵敏度(mv/v),   输出信号

2.0±0.1      0~5VDC,  4~20mA

蠕变(%F.S/30min)

±0.03±0.05　

零点输出(%F.S)

±1

零点温度影响(%F.S/10℃)

±0.03±0.05　

输出温度影响(%F.S/10℃)

±0.03±0.05　

工作温度℃

-20℃～+65℃

输入阻抗(Ω)

385±15　

输出阻抗(Ω )

350±3

绝缘电阻(MΩ)

≥5000

安全过载(%F.S)

150

供桥电压

10VDC，12  ,15,    24VDC

材质

合金钢或不锈钢

接线方式

电源（+）红线　　电源（-）绿线

输出（+）黄线　　输出（-）白线

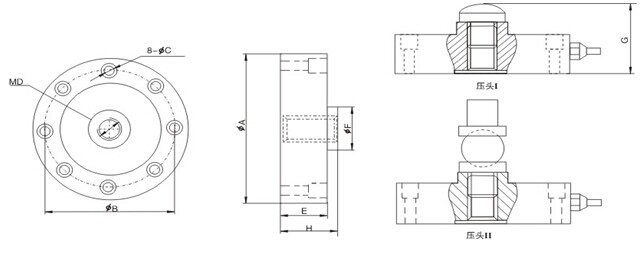

尺寸/mm

量程/t

φA

φB

φC

φF

MD

H

E

G

0.5~7

105

88.9

6.5

32

M16*1.5

45

37

54

10~25

125

101.6

8.5

39

M32*1.5

56

46

67

30~50

116.8

116.8

10.5

51

M40*1.5

65

54

78
