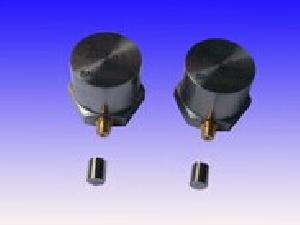

CYY-JSD加速度传感器具有高可靠性和高封装坚固性,并具有自检测功能,可实现(Built-In-Test)检测。
CYY-JSD03三轴振动加速度传感器具有高性能、低价位、高可靠性和高封装坚固性,并具备自检测(Self-Test)功能,可实现BIT(Built-In-Test)。
电话:13379091731 153 3232 5389 QQ : 254435024 QQ:1147371056
型号
|
CYY-JSD01
|
CYY-JSD02
|
轴数
|
单
|
双
|
供电要求
|
供电电压(V.dc)
|
5±5%
|
5±5%
|
输入电流(mA)
|
2
|
2
|
性能参数
|
测量范围(g)
|
±50、±100、±500、±1000、±2000、±5000
|
±50、±100、±500、±1000、±2000、±5000
|
零g偏置电压(V)
|
+2.5±0.1
|
+2.5±0.1注②
|
输出灵敏度(mV/g)
|
250
|
100
|
偏置温漂(g)
|
50mv
|
2.0
|
非线性度(%FS)
|
0.2
|
0.2
|
分辨力(g)
|
2×10-3
|
5×10-3
|
带宽(KHZ,max)
|
10
|
5
|
噪声密度(g/)
|
225
|
500
|
自检测(Self-Test)
|
|
|
ST输入电压(V)
|
+5
|
+5
|
输出响应(V,敏感轴向)
|
2.6~3.0
|
2.1∽2.7
|
启动时间(ms)
|
0.7
|
2
|
工作环境
|
使用温度(℃)
|
-40~+85注③
|
-40~+85
|
耐加速度
|
|
|
任意轴,不供电,0.5ms(g)
|
1000
|
1000
|
序号
|
性能
|
x
|
y
|
z
|
1
|
测量范围(g)注①
|
±5
|
±5
|
±5
|
2
|
零g偏置电压(V)
|
2.5±0.1
|
2.5±0.1
|
2.5±0.1
|
3
|
灵敏度(mv/g)
|
300±50
|
300±50
|
300±50
|
4
|
非线性 (%FS)
|
≤0.2
|
≤0.2
|
≤0.2
|
5
|
分辨率 (mg)
|
≤6
|
≤6
|
≤6
|
6
|
交叉耦合
|
<5%
|
<5%
|
<5%
|
7
|
自检测功能
|
|
ST输入电压(V)
|
+5
|
+5
|
输出响应(V,敏感轴向)
|
②5
|
③5
|
④5
|
8
|
噪声密度(ug/)
|
150
|
150
|
150
|
9
|
启动时间(ms)
|
≤20
|
10
|
带宽 ( Hz)
|
0~1000
|
0~1000
|
0~1000
|
11
|
工作环境
|
使用温度(℃)
|
-40~+85
|
储存温度(℃)
|
-65~+150
|
耐加速度(g,0.5ms)
|
1000000
|
12
|
重量(g)
|
<40、60、80、100
|
电话:13379091731 153 3232 5389 QQ : 254435024 QQ:1147371056
电话:13379091731 153 3232 5389 QQ : 254435024 QQ:1147371056
电话:13379091731 153 3232 5389 QQ : 254435024 QQ:1147371056
①CYY-JSD01振动加速度传感器的代号CYY-JSD02后的1、2分别表示两种不同的型号:
1——表示是单轴;2——表示是双轴。单轴振动加速度传感器可选±5g、±25g、±50g、±100g;双轴振动加速度传感器可选用±2g、±10g、±50g。
②指无外界加速度时,输出电压标准值,该值在确定的环境条件下应是确定值。
③ 这里指工业用工作温度范围,也可选商用工作温度范围:
0℃ ~ +70℃. ①:
CYY-JSD03三轴振动加速度传感器。X、Y、Z三个轴任何一个轴的振动加速度传感器均可根据用户不同要求,提供下列任一量程:±2g、±5g、±10g、±25g、±50g、±100g、±200g、±400、±500、±1000、±2000、±5000g。
②:指在αx端输入+5V电压, 在输出端Uxout应有相对应的电压产生;
③:指在αyz端输入+5V电压, 在输出端Uyout应有相对应的电压产生;
④:指在αyZ端输入+5V电压, 在输出端Uzout 应有相对应的电压产生;
